提供額外的潔凈室技術

層流潔凈工作臺是一個工作臺或類似的外殼有其自身的過濾空氣供應。在超凈工作臺被開發作為一種輔助潔凈室技術（以防止污染工作的需要）。近年來，利用潔凈工作臺，層流柜或?qū)恿髡忠呀?jīng)從研發，制造到其他*域，如航空航天，生物科學，醫藥生產和食品加工傳播。

今天，層流超凈工作臺在各種整個醫學研究實驗室，醫院，生產設施和其他的研究和生產環境的應用中。

超凈工作臺功能

在超凈工作臺，確保在替補席上的工作只承受HEPA過濾空氣提供產品保護。

• 在超凈工作臺建議與那些需要清潔，無顆粒的空氣質量非危險品的工作。

• 它不人員或到周圍環境中提供保護。

• 它不被設計為包含由過程產生的氣溶膠; 用戶暴露于這些氣霧劑。

HEPA過濾器

在任何超凈工作臺一個通用組件是HEPA過濾器。HEPA過濾器（高效微粒空氣）除去顆粒物，通常稱為氣霧劑，如微生物，從空氣。HEPA過濾器不會刪除蒸氣或氣體。（見右橫截面。）

• HEPA過濾器由形成為通過類似于造紙過程的平片硼硅酸鹽??微纖維。

• 扁平過濾片打褶以增加總表面積。

• 褶由鋁擋板其中直接通過過濾器的氣流分離。

根據其質量，一個HEPA空氣過濾器可以捕獲從9,997到的直徑大于和小于0.3微米的每10,000顆粒9,999。對于大多數的工業用途中，99.97％的性能是可以接受的。藥房和實驗室應用中，需要一99.99％的過濾性能水平。為了滿足由貝克公司建立的性能標準，在所有貝克產品中使用HEPA過濾器是無泄漏，并在額定在99.99％的水平。

層流

在超凈工作臺技術另一種常見的屬性是層流。以下一般定義適用于層流的在本文獻中的應用。

一般定義，層流是空氣流在其中的空氣在沿著平行流線的單向速度的限制區域移動時內的整個身體。

技術上定義，層流是流體流，其中空氣流速是免費時，雷諾數小于2000發生的宏觀波動（雷諾數慣性在管道或?qū)Ч苷硿χ?。?/p>

水平層流

在超凈工作臺或“風帽”，是有自己的HEPA過濾空氣供應工作區。保護由捕捉室內空氣，使空氣通過HEPA過濾器，并且在朝向用戶以恒定速度水平地引導所述經過濾的空氣在整個工作表面上提供的。

• 在一個水平層流潔凈工作臺（貝克EdgeGARD®），室內??空氣通過送風機/電動機吸入到機罩的基礎上，通過一可清洗，可重復使用的預過濾器。

• 引擎蓋通過HEPA過濾器的空氣推高后全會。

• 過濾的空氣在100 FPM朝向用戶的等速橫過工作表面水平地定向。（在作說明正確見圖片）。

湍流創建反沖洗在層流罩

在傳統的層流凈化臺，當手或材料（下面示出）被放置在罩內的顆粒可能污染工作區。由此產生的紊流產生反沖洗，讓臟空氣進入該區域。在層流凈化臺無顆粒的空氣質量與氣流體積和速度的精確控制來實現的。任何阻礙將對層流性能顯著影響。障礙物包括處理或置于罩內或罩表面材料的工作。

• 障礙物引起的氣流中斷允許微粒進入工作區或潔凈室，大幅增加罩內的粒子計數。

• 反沖洗是施加到未過濾室內空氣的進入工作區的總稱。

• 當用戶插入手或材料到工作區域反洗可以創建。

貝克高速回風槽，減少反沖洗

貝克EdgeGARD®超凈工作臺設計包括**的高速回風插槽，**大限度地減少傳統超凈工作臺建設共同創建反粒子污染。所有貝克超凈工作臺和層流柜采用**的箱體設計，高速回風槽這被證明有效降低顯著反沖洗的效果。

• 高速插槽位于沿工作表面的前邊緣和沿所述工作區的側壁。

• 空氣被抽入這些槽在1000 FPM確保沒有未經過濾的空氣進入工作區。插槽從根本上通過引入工件或操作者的手到工作流創建反減少顆粒計數。

• 槽在工作空間的所有前緣回收空氣和再循環空氣通過HEPA過濾器，以減少顆粒數。

• 插槽通過減少污濁空氣擴散進入過濾器進氣延長濾芯使用壽命。

空氣清潔度分級

在聯邦標準209E號（**新修訂Sept.11,1992）美G政府提供了三類空氣潔凈度的要求。分類是基于在一個位置潔凈臺在接近工作位置，這將產生的空氣的顆粒數內采取粒子計數。需要注意的是政府反映分類時的性能板凳是很重要的“休息”，或免費的發動機罩內的材料或工作活動。

空氣潔凈級別，聯邦標準209E號
100級	粒子數不得超過總每立方英尺的尺寸0.5微米，以及較大的100個粒子的。
10,000級	粒子數不得超過總每立方英尺萬顆粒尺寸0.5微米的大，或每立方英尺的尺寸5.0微米和更大的65顆粒。
十萬級	粒子數不得超過總每立方英尺100,000個顆粒尺寸0.5微米的大，或每立方英尺的尺寸5.0微米，以及較大的700顆粒。



貝克性能超過美G聯邦**低標準

由貝克公司，貝克EdgeGARD®潔凈工作臺進行，采用**高速回風槽試驗，已被證明可以減少反沖洗。試驗是在內外建立聯邦標準號209E**低標準的條件下進行。

• 在EdgeGARD®（型號EG3220）測試都發現了高速回風槽（正常）進行的，覆蓋（模擬傳統的層流凈化工作臺）。

• 對比試驗在三種模式與EdgeGARD®進行：

  • 空和運營（聯邦**低標準）。

  • 與空氣流（貝克標準）的一個常用的設備運行。

  • 操作而在工作區（貝克標準）正在執行的工作。

貝克EdgeGARD®超凈工作臺	隨著高速回風槽覆蓋，以模擬傳統凈化工作臺	隨著高速空氣槽揭秘提供**大保護
操作，空（聯邦**低標準）	100級限制內的粒子計數	100級限制內的粒子計數
工作時，與普通設備胡德（貝克標準）	粒子計數超過100級和1萬級空氣質量性能的極限	由于高速回風槽的表現100級限制內的粒子計數
操作時，工作正在執行在工作區（貝克標準）	粒子數超過100級空氣質量性能極限	由于高速回風槽的表現100級限制內的粒子計數



測試總結

 貝克公司的測試表明，無論是100級，也不10,000級的聯邦標準可以在傳統的層流進行例行維護潔凈工作臺時，反沖洗效果是由工作區域內的任何物體的正常位置所致。

煙霧測試證明貝克潔凈工作臺獨特的性能

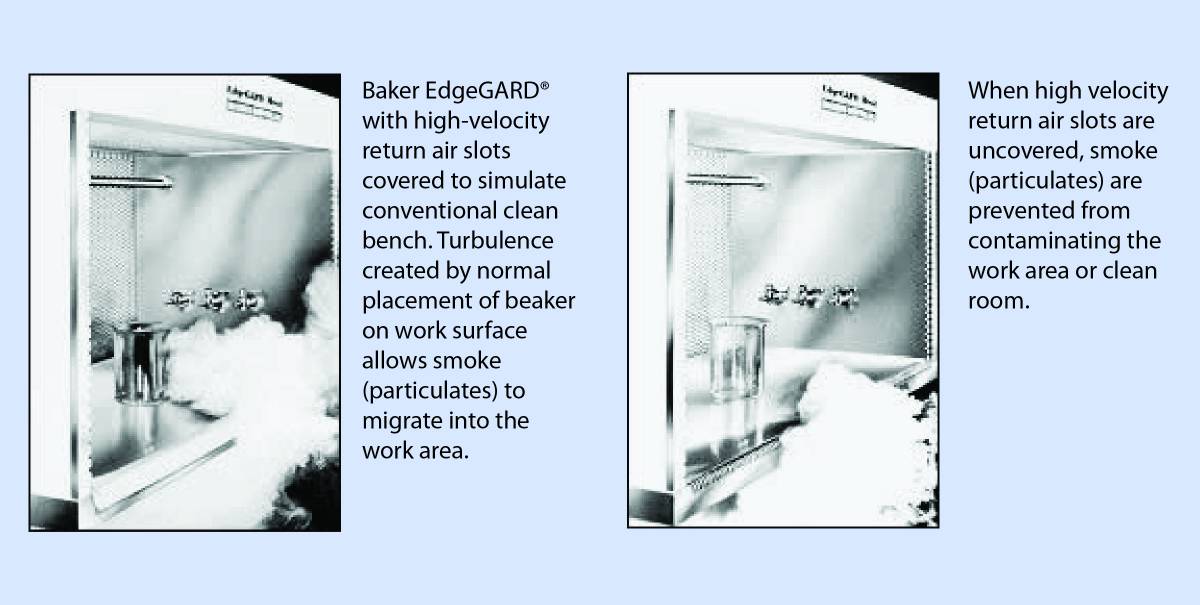

由貝克公司的廣泛測試的結果通過在發動機罩的前部進行了冒煙測試說明。

• 當一個燒杯放置常規層流凈化臺的氣流中（示出，EdgeGARD®與覆蓋回風槽），所得到的氣流中斷產生煙霧的回流進入工作區。

• 隨著高速回風槽揭露，防止引入煙霧進入工作區。

• 只有貝克提供**大程度的保護**的高速回風槽。
